1. 돌핀칠러 냉각기 고장 증상

이번 작업은 충주에 설치된 돌핀칠러 냉각기에서 발생한 고장 건입니다.

처음 연락을 주셨을 때 증상은 대략 이런 상태였습니다.

• 칠러가 가끔씩 멈추거나 보호동작이 걸림
• 냉각 성능이 들쭉날쭉하고, 운전이 불안정함
• 제어반 쪽에서 전자접촉기(컨택터) 동작이 이상함

겉으로 보기에는 단순 콤프레셔 문제처럼 보일 수 있지만, 실제로는 컨트롤 박스 내 전자접촉기 이상으로 콤프레셔에 무리가 반복적으로 걸린 상황이었습니다.

---

2. MT100HS9BVE 댄포스 콤프레셔로 교체

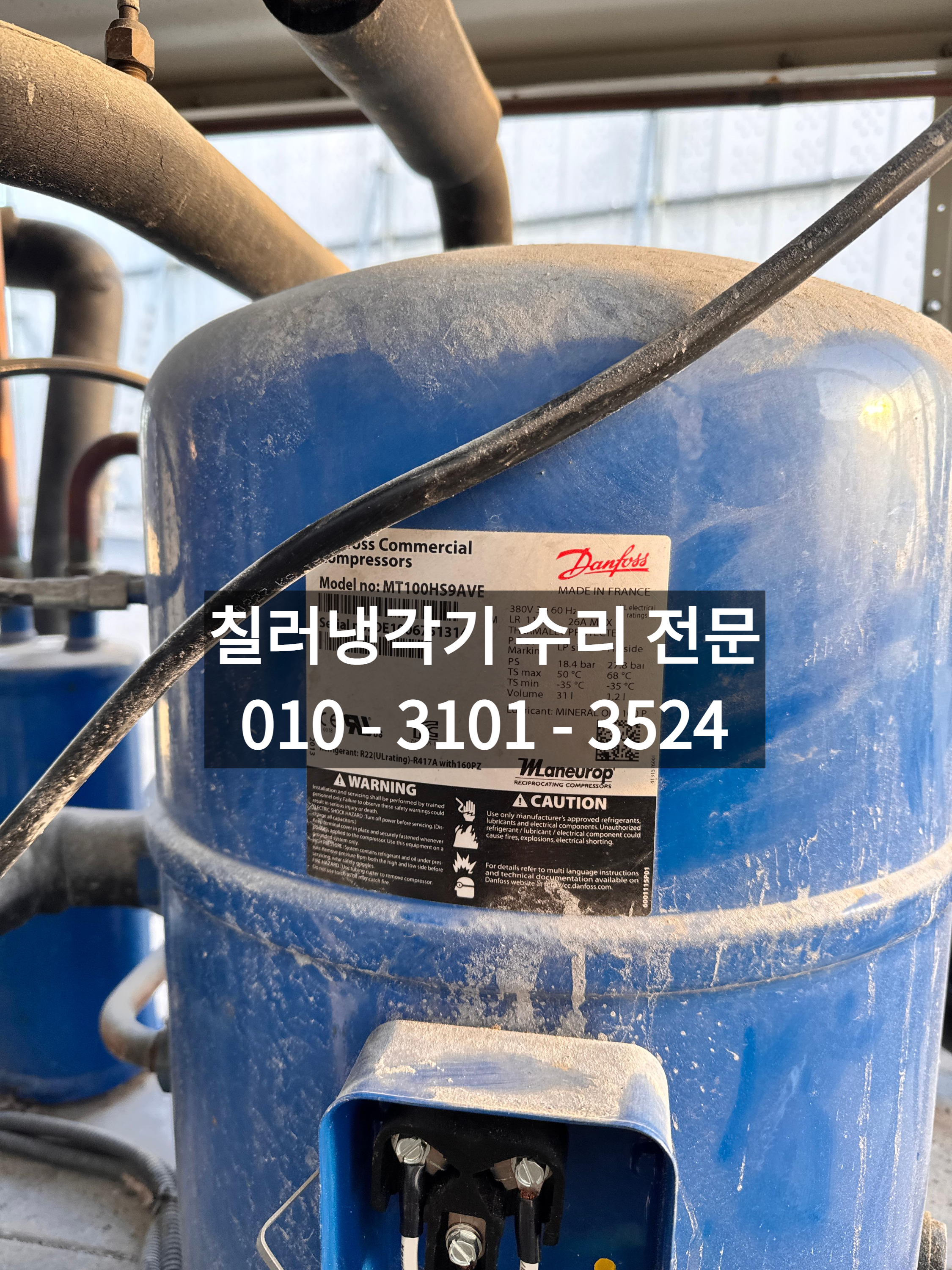

해당 장비에는 프랑스산 콤프레셔, Danfoss MT100HS9BVE 모델이 적용되어 있었습니다.
콤프레셔 상태를 확인해 보니, 전기적인 문제와 함께 기계적인 피로도도 상당히 누적된 상태라, 수리보다는 신품 교체가 맞는 상황이었습니다.

그래서 아래와 같이 작업을 진행했습니다.

1. 기존 MT100HS9BVE 탈거
2. 동급 용량의 댄포스 MT100HS9BVE 신품 콤프레셔로 교체
3. 배관 및 부속 상태 점검 후 필요 부분 재시공

댄포스 MT 시리즈는 MT100 외에도 MT80, MT100, MT125, MT160, MTZ80, MTZ100, MTZ125, MTZ160 등 여러 모델이 있어, 현장 상황과 용량에 따라 선정이 가능합니다. 이번 현장처럼 MT100 계열을 쓰는 돌핀칠러들도 꽤 많습니다.

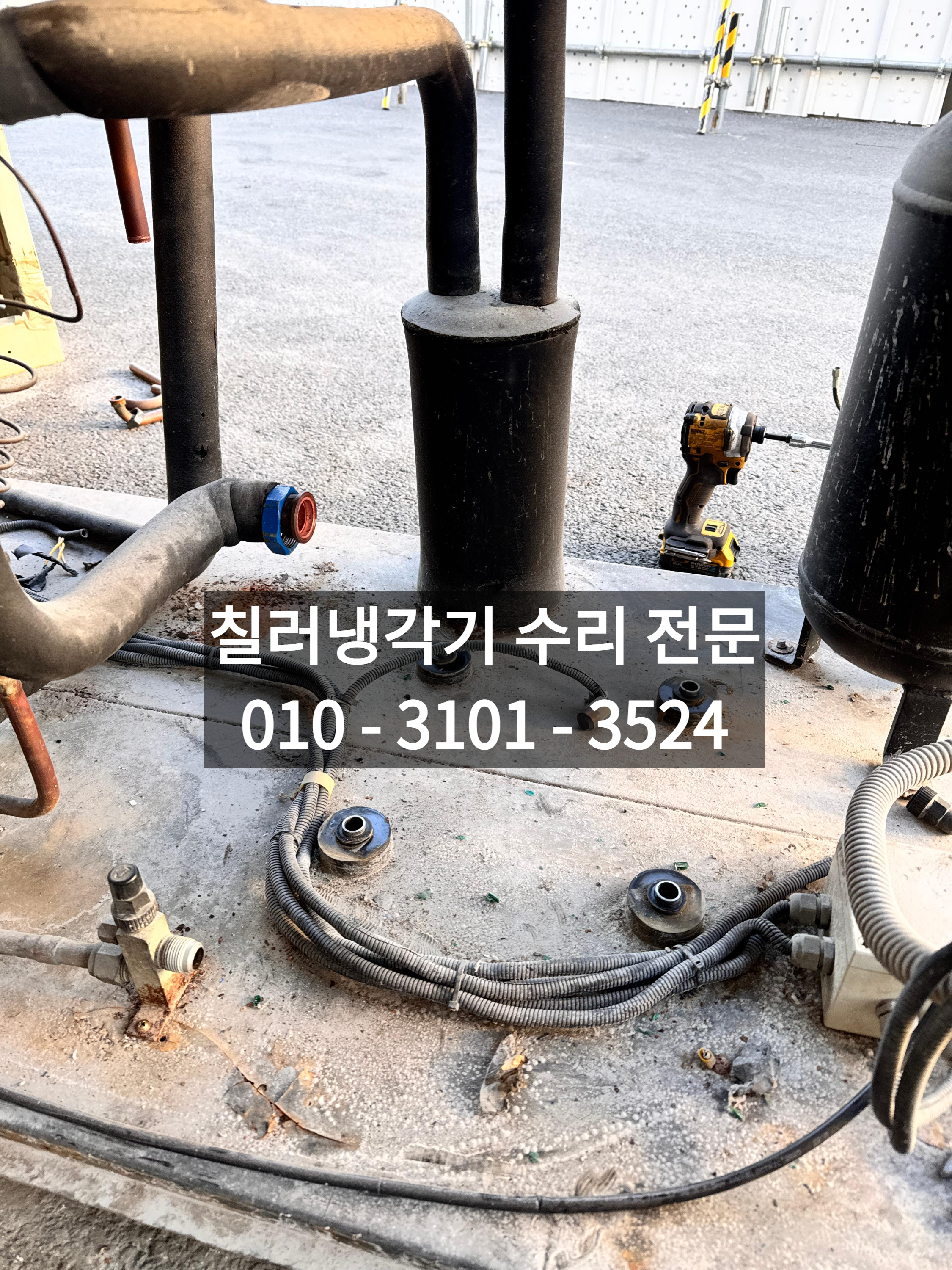

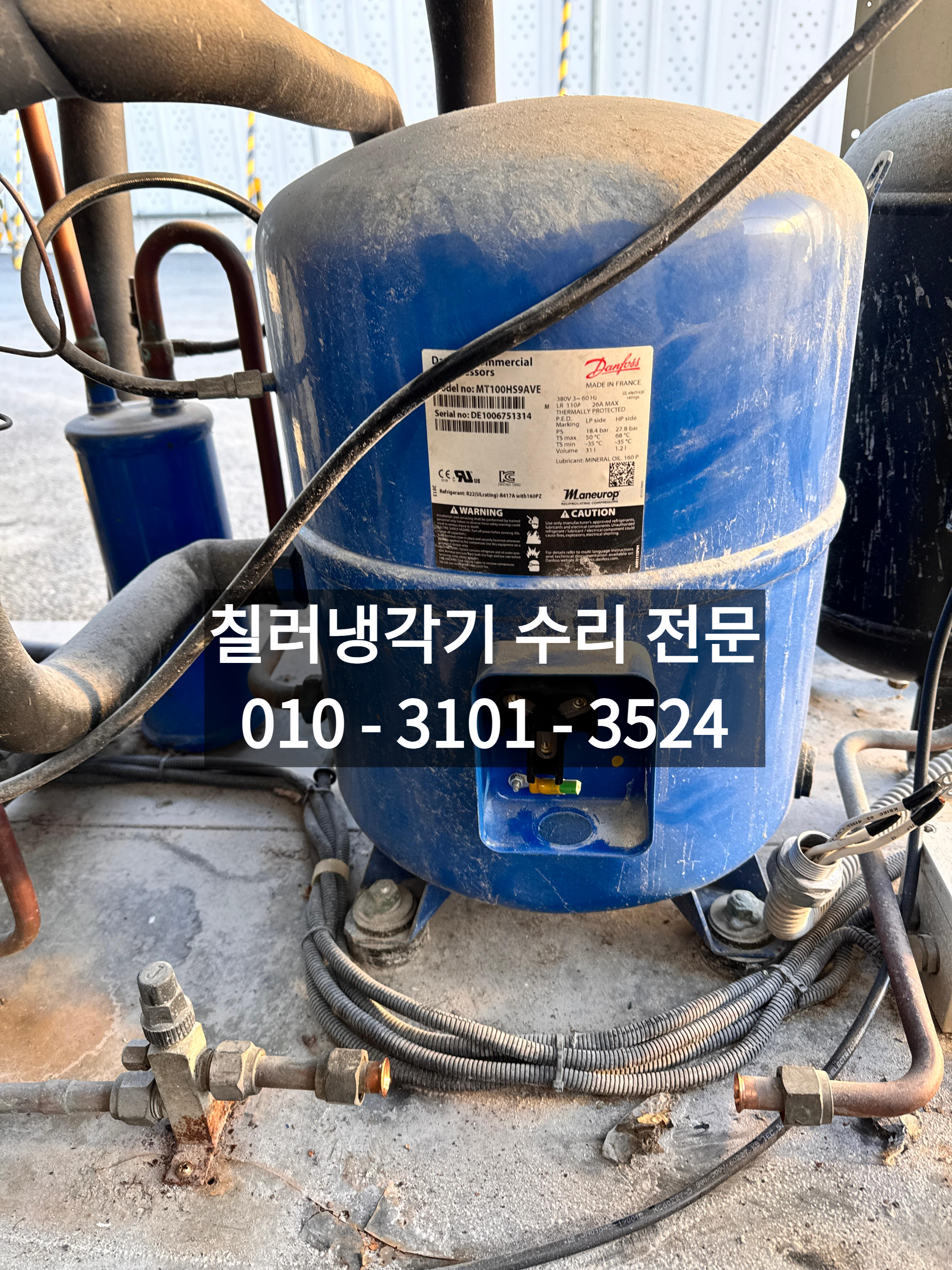

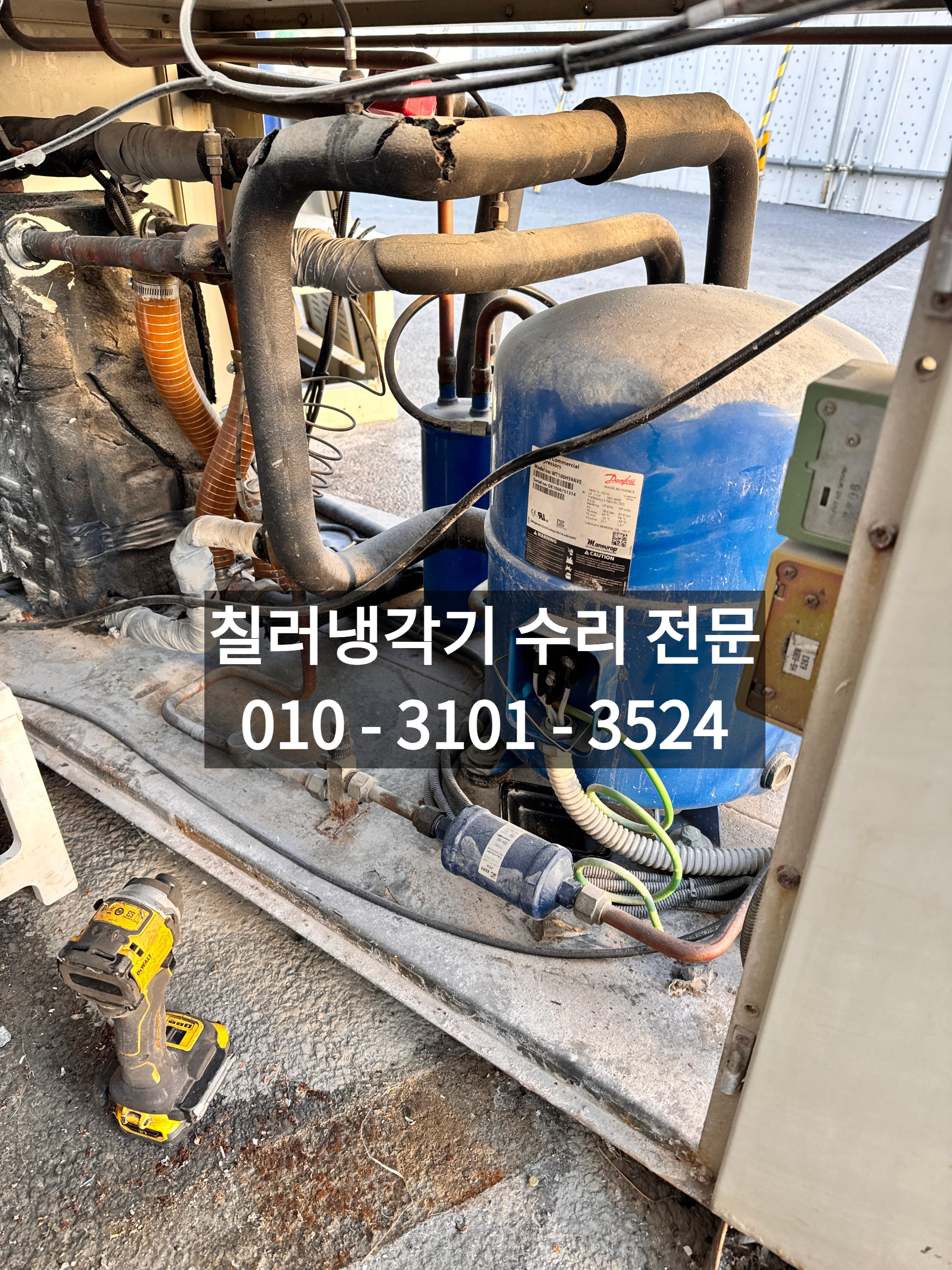

기존 냉동기 입니다 철거된 유분리기와 드라이필터도 보이네요.



---

3. 불필요한 유분리기 제거 및 후렉시블 배관 보강

설비를 점검하면서 기존에 부착되어 있던 유분리기(oil separator) 도 같이 확인했습니다.
이 장비 구성에서는 별도의 유분리기가 실질적인 역할을 하지 못하고, 오히려 구조만 복잡하게 만드는 상태였기 때문에, 다음과 같이 정리했습니다.

• 불필요한 유분리기 라인 완전 제거
• 배관 동선 재정리
• 진동과 응력 집중을 줄이기 위해 후렉시블 배관으로 교체

콤프레셔 주변 배관은 진동과 열에 항상 노출되기 때문에, 후렉시블을 적절히 사용해 주면 배관 크랙, 누설, 용접부 파손을 예방하는 데 도움이 됩니다.

유분리기는 별도로 필요하지 않아 제거 했습니다.



---

4. 드라이필터 교체와 진공 작업(옐로우자켓 진공펌프 사용)

냉동기 수리에서 콤프레셔만 교체하고 끝내면 나중에 다시 문제가 생길 수 있습니다.
그래서 이번에도 기본 원칙대로 다음 과정을 진행했습니다.

1. 신품 드라이필터 교체
   • 기존 필터는 오랫동안 쓰면서 수분·이물질을 충분히 머금고 있는 상태였기 때문에, 콤프레셔 교체와 함께 무조건 같이 바꿔주는 게 정석입니다.
2. 옐로우자켓(Yellow Jacket) 신형 진공펌프 사용
   • 라인 내부 수분과 공기를 최대한 제거하기 위해,
   • 옐로우자켓 진공펌프로 충분한 시간 깊게 진공 작업을 진행했습니다.
   • 중간에 진공도를 체크하면서 누설 여부도 함께 확인했습니다.
3. 생냉매로 완충전
   • 기존 냉매는 회수 후, 규격에 맞는 새 냉매로 정량 충전
   • 운전 압력, 과열도, 과냉도 등을 확인하면서 정상 범위에서 맞춰 마무리했습니다.

이 과정을 제대로 해 두어야, 콤프레셔가 제 성능을 내면서도 수명이 길어집니다.

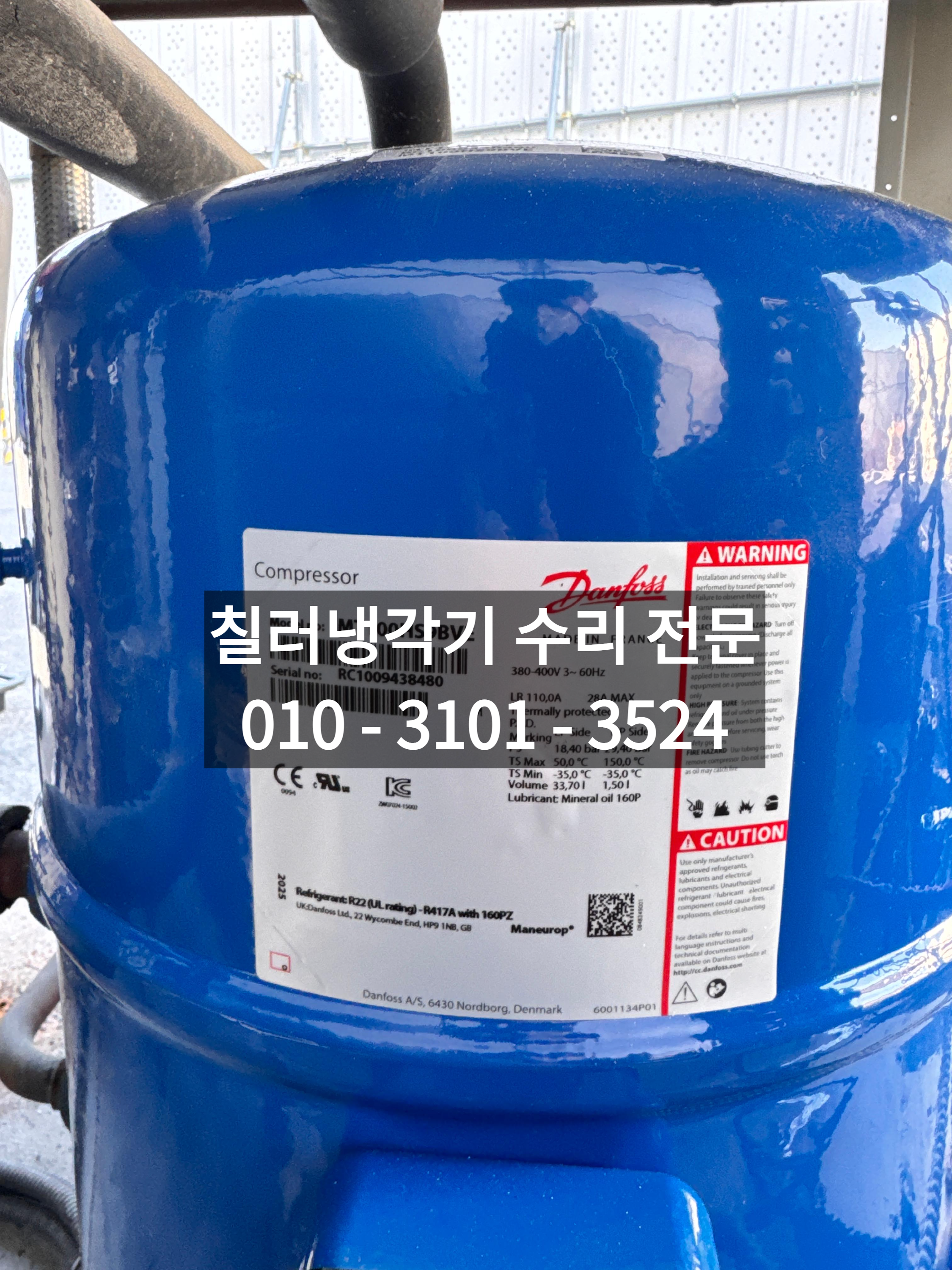

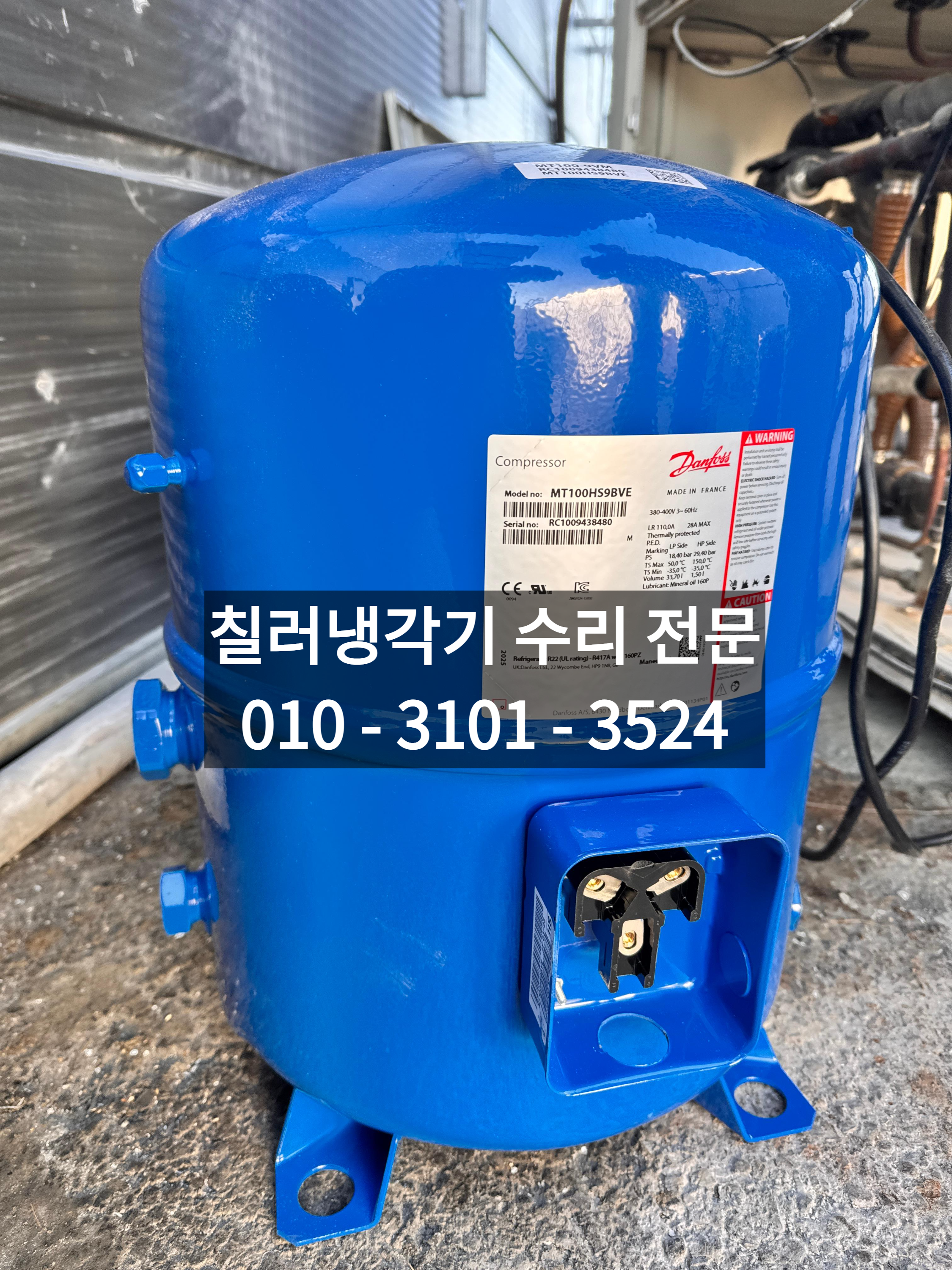

신품 매뉴럽 콤프레셔 입니다. 댄포스매뉴럽 제품



---

5. 컨트롤 박스 전자접촉기 및 전기 부속 교체

이번 고장의 근본 원인은 컨트롤 박스 내부 전자접촉기(컨택터) 불량이었습니다.
간헐적으로 접점이 붙거나 떨어지면서 콤프레셔에 이상한 전기적 스트레스를 주고 있었고, 그 결과 콤프레셔까지 같이 손상된 케이스였습니다.

그래서 다음 항목들을 함께 정비했습니다.

• 노후된 전자접촉기(전자접촉기/컨택터) 교체
• 관련 보조 릴레이, 배선 상태 점검
• 필요 부분 단자 보강, 정리

전기 부속류를 같이 정리해 두어야, 콤프레셔 신품으로 교체해도 “다시 타버리는” 악순환을 막을 수 있습니다.

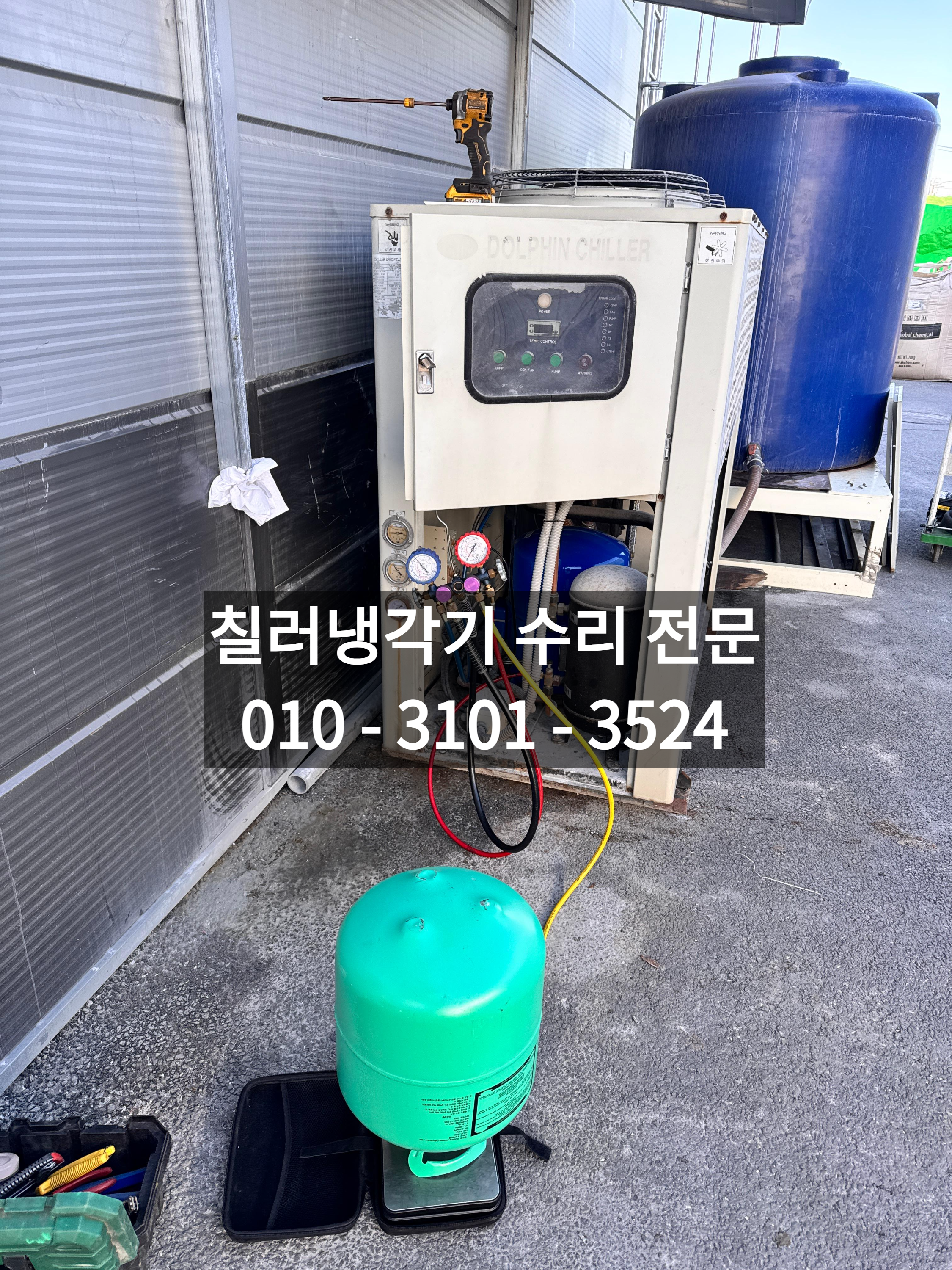

옐로자켓 고진공펌프로 진공작업중이고 진동억제에 탁월한 후렉시블을 넣었습니다.

---

6. 수개월 운전 결과 – 안정적으로 잘 운전 중

작업 후 시운전 당시에도 압력과 전류, 온도 모두 안정적으로 잘 나왔지만,
중요한 건 실제로 몇 달이 지난 지금까지 현장에서 어떻게 돌아가고 있느냐입니다.

현재 기준으로,

• 콤프레셔 과열 현상 없음
• 보호 계전기 동작 없이 정상 운전
• 냉각 성능 안정적으로 유지

이렇게 문제 없이 잘 운전되고 있다는 피드백을 받고 있습니다.

드라이필터도 댄포스것으로 교체 하였습니다.이번 작업역시 큰 어려움없이 마무리 되어 기분이 좋습니다 ^^ (MT100)



---

7. 충주·진천·음성·아산·안성·수원·화성 인근 돌핀칠러/냉각기 수리

이번 작업지는 충주였지만, 평소에 출장이 잦은 지역은 다음과 같습니다.

• 충북권: 진천, 충주, 음성
• 충남·경기권: 아산, 안성, 수원, 화성 일대 산업단지 및 공장 지역

돌핀칠러, 각종 칠러 냉각기, 오일쿨러, 공조용 냉동기 등에서

• 콤프레셔 교체 (Danfoss MT80, MT100, MT125, MT160 등)
• 드라이필터·팽창밸브 교체
• 전자접촉기/릴레이 등 전기 제어부 수리
• 진공 작업 및 냉매 충전

이런 작업들이 필요하시면 현장 상황에 맞춰 점검 후 진행해 드리고 있습니다.



---
